| 브랜드 이름: | EcoTentPro |
| 모델 번호: | ETP-EX2050-JP |
| MOQ: | 1세트 |
| 가격: | JPY 2,200,000-3,300,000 / Set |
| 포장에 대한 세부 사항: | 트러스용 강철 A 프레임 상자, VCI 랩이 포함된 무거운 팔레트, 산업용 PVC 백, ISPM 15, 도쿄/요코하마/오사카 |
| 지불 조건: | 보자마자 T/T, L/C |

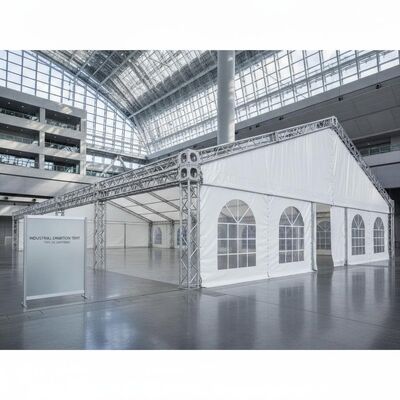

의ETP-EX2050-JP 산업 전시회 텐트일본에서 세계적 수준의 전시장을 위해 설계된 우리의 대표적인 대규모 구조물입니다.이 텐트는 도쿄 빅사이트를 위해 설계되었습니다., 마쿠하리 메세 (幕張メッセ), 인텍스 오사카 (インテックス大阪), 포트 메세 나고야 (ポートメッセなごや). 350mm * 150mm * 8mm 알루미늄 6061-T6 박스 빔은 7 축 갱트리 센터에 CNC 가공으로 구성되어 있습니다.0m 깊이의 두 배 배열의 공간 프레임으로 무거운 둥근 짐을 지탱할 수 있습니다.950g/m2 JIS L 1091 방화 지붕, 140km/h 태풍 등급, 지진 저항 기반 고립 시스템은 일본의 도전적인 환경에서 일년 내내 신뢰성을 보장합니다.TÜV 라인랜드 인증5년 보증 10년 이상 일본의 전시 및 MICE 산업에 봉사했습니다.
| 구조 | |
|---|---|
| 트라스 | 더블 트래스 3m 트래스 깊이 |
| 주선 | 350mm * 150mm * 8mm アルミ6061-T6, 7축 CNC 가공 |
| 二次部材 | 80mm * 80mm * 4mm 알미 코너 파이프 |
| 가세트 | S355 강철 12mm, 溶融亜鉛メッキ 100μm |
| 볼트 | M24 강도 분포 12.9 |
| ベース | 500mm * 500mm * 16mm, 免震設計 |
| 寸法 | |
| 幅 * 長さ | 20m * 50m (1,000 m2 / 약 303 ′′) |
| 측면 높이 | 5.0m |
| 棟高さ | 9.0m |
| 잘 자세요 | 50.0m (10ベイ) |
| 屋根・性能 | |
| 屋根材 | 950g/m2 헤비PVC, JIS L 1091 防炎 |
| 耐風 | 140km/h 台風対応 |
| 積雪 | 0.85 kN/m2 |
| 耐震 | 震度7, 免震ベース |
| 保証 | 5년 구조 보증 |
1,000m2·9m棟高·5m側面高는 일본의 주요 전시장 (東京ビッグサイト,幕張メッセ 등) 의 임시 전시장으로 충분한スペック.100小間 (三m*3m) 의 전시부스, 2층부스, 대형 기계 전시까지 대응합니다. 일본의 MICE 산업의 엄격한 기준을 충족합니다.
ダブルトラス立体トラス+免震ベース로 태풍과 지진을 모두 대응한다. 도쿄湾岸·오사카湾岸의 매장지 (多くの展示場所在地) 의 약한 지반에서도 안정적인 구조 성능을 발휘한다.
350mm*150mm*8mm 대용량 비름을 7축CNC가ントリー (작업 범위 25m) 에서±0.2mm 가공. 끝 평면도±0.1°,M24 정밀 볼트 구멍. 일본 제조업체가 요구하는 최고 수준의 가공 정밀도.
전 텍스타일은 JIS L 1091 A-1法合格. 전시회용 화재 신청에 필요한 방화증서를 롯데별로 제공한다. 도쿄 화재청·오사카시 화재청 등 전국의 화재 기관에서 받은 실적이 있다.
5m 모듈을 위해 20m*50m 이외에도 10m*50m,15m*60m 등을 자유롭게 확장할 수 있다. 전시회 규모와 레이아웃에 따라 사용자 정의할 수 있다.
5年間の構造保証.日本語保証書.日本の展示会業界で10年以上実績.東京モーターショー,CEATEC,FOODEX 등의 주요 전시회에서의 채용実績.
350mm*150mm*8mm 프로파일 5,500 톤 압력으로 압력 출형. 용해 530°C/4h+焼入れ+時効 175°C/8h.JIS Z 2241引張試験 (耐力≥240 MPa) 을 10번마다 실시한다.
7축CNC 갱트리 (25m 작업 범위) 에서 ± 0.2mm 공차 가공. 끝 평면도 ± 0.1°, M24 구멍 리마 통로 + ねじゲージ 검사, 가스 정면 0.05mm 평면 절단.シリアル 번호 레이저 인치로 완전한 추적 가능성.
S355 가세트12mm 레이저 절단+CNC 구멍 개개. 450°C 용해 亜鉛メッキ100μm.M24 12.9 볼트 ISO 898-1 인증.JIS Z 2371 염수 스프레이 1,000h合格.
950g/m2 PVC 5m 커렌더 라인 생산 + 더블 코트.CNC 자동 절단 ((60mm).27.12 MHz 고주파 웰드 이중 용해. 전용 용해선 3500+N/5cm 引張 시험. JIS L 1091 방화 로트 시험.
5m 트래스 모듈 임시 구성 3D 레이저 트래커 차원 검증 ((50m±1mm). 오일 압력 액추에이터 150% 설계하중 4시간하중+타わみ計測. 전 볼트650 N·mトルク 기록.
トラス→スチールAフレームクレート,ビーム→VCIパレット,膜材→工業用PVCバッグ+シリカゲル.ISPM 15熱処理.TÜV+JIS認証書類 ((日本語・英語).40ft HQ 컨테이너積付計画書.
| ∙ | 18,000m2, 8,000m2組立ホール, 5t 천井クレーン |
| ∙ | 120명 이상, 8명 구조 엔지니어, 일본어 대응팀 |
| ∙ | 7축CNC 갱트리(25m), 5축 CNC 기계 센터 |
| ∙ | 50개 이상の日本展示会・MICE 이벤트에納入実績 |
| ∙ | 油圧荷重試験機 ((50t), 3D 레이저 트래커, JIS L 1091 시험炉, 風洞パートナー |
| ∙ | ISO 9001:2015, TÜV 라인랜드 검사, CE 마크링 |
| 사전 판매 | 판매 후 |
|---|---|
| 展示会場GPS 좌표에 기초한 바람·우·지진중량 계산 | 5년 구조 보증 |
| 3D BIM 모델 (Revit/IFC) | 48시간 후품품 배송 (국내 재고) |
| 消防申請書類 패키지 (일본어) | 연차TÜV구조점검서비스 |
| 工場立会検査 (FAT) | 初回設営エンジニア派遣 (일본 국내) |
| 展示会場別・技術適合申請 지원 | 24시간 긴급 기술 지원 |
| DDP일본 전국배송 | 備備部品キット 표준급 |
도쿄 빅 사이트 展示会
幕張メッセ 국제見本市
인테크스 오사카 展示会
도쿄 모터쇼·오토모빌 전시
FOODEX 식품 전시회
CEATEC·IT 전시회
|
|
