| 브랜드 이름: | EcoTentPro |
| 모델 번호: | ETP-MG4080-US |
| MOQ: | 1세트 |
| 가격: | USD 15,500-24,000 / Set |
| 포장에 대한 세부 사항: | 트러스 섹션용 VCI 랩이 포함된 견고한 강철 팔레트, 메인 빔용 강화 A 프레임 상자, 직물용 산업용 PVC 백, 전문적인 적재 계획을 갖춘 40피트 HQ 컨테이너 |
| 지불 조건: | T/T, L/C 보자마자, 전신환 송금 |

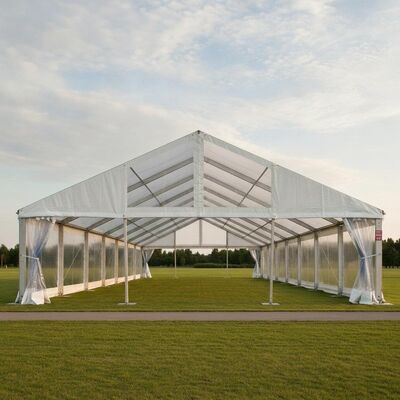

의ETP-MG4080-US 메가 페스티벌 클리어 스판 텐트미국 행사를 위한 우리의 대표적인 대규모 건축물입니다.이 텐트는 이중 트러스 3D 공간 프레임 시스템을 사용합니다. 항공기 앙가르와 전시실에서 사용되는 것과 동일한 구조 기술입니다.40피트 맑은 스펜은 극장형 400명 이상의 손님, 300명의 뱅켓형 또는 40개의 표준 10'*10' 무역 전시 부스를 수용할 수 있는 완전히 기둥 없는 인테리어를 제공합니다.30 psf의 눈 부하 용량, 그리고 NFPA 701 / CPAI-84 화재 인증이 완전, 이 텐트는 가장 까다로운 미국 응용 프로그램을 위해 설계되었습니다: 주요 음악 축제 (코첼라 스타일), 주 박람회 전시실,FEMA 재난 대응 보호소, 콘서트 공연장 투어 및 대규모 기업 제품 출시.
| 구조 시스템 | |
|---|---|
| 프레임 타입 | 이중 트러스 3D 공간 프레임, 3ft (0.9m) 트러스 깊이 |
| 주선선 | 10" * 5" * 0.25" (254mm * 127mm * 6.35mm) 6061-T6 박스 빔 |
| 제2위원 | 3" * 3" * 0.1875" (76mm * 76mm * 4.76mm) 웹 튜브 |
| 가세트 판 | 3/8" (9.5mm) S355 구조용 강철, 핫 디프 가루화 100μm |
| 볼트 | 1" (M24) 8등급 고상력, 진크-니켈 접착 |
| 기판 | 20" * 20" * 0.625" 스틸, 100μm 핫-디프 가루화 |
| 크기 | |
| 너비 * 길이 | 40ft * 80ft (12.2m * 24.4m) |
| 커버 된 면적 | 3, 200 평방 피트 (297 m2) |
| 측면 높이 | 10ft (3.0m) |
| 산봉우리 높이 | 20ft (6.1m) |
| 항구 구성 | 길이가 10ft * 8개 |
| 직물 | |
| 지붕 | 20oz/yd2 PVC (950g/m2), 흰색, 불 retardant |
| 옆벽 | 16oz/yd2 PVC, 고체 + 창문 패널 옵션 |
| 화재 등급 | NFPA 701 테스트 1 & 2, CPAI-84, ASTM E84 클래스 A |
| 성능 | |
| 바람 등급 | 110 mph (ASCE 7-22, 노출 C) |
| 눈물 부하 | 30 psf (1.44 kN/m2) |
| 지진 | ASCE 7-22 지진 설계 D 범주 |
| 봉사 생활 | 20년 이상 (프레임), 8-12년 (타면) |
3피트 깊이의 이중 트러스 3D 스페이스 프레임은 40피트 맑은 스펜스를 통해 특별한 딱딱성을 제공합니다.이 같은 구조 개념은 공항 앙가르에서 사용 됩니다. 삼각형 웹 구성원은 내부 기둥이 불필요해질 정도로 효율적으로 부하를 분배합니다.이 규모에서도
ASCE 7-22 노출 C (오픈 지형) 에 따라 110 mph 지속적인 바람에 인증됩니다. 1 "등급 8 볼트와 함께 20" * 20" 거대한 기판은 각 기둥에 모멘트 저항성 연결을 만듭니다.골프 코스트에 적합합니다., 플로리다, 대서양 해안부 배치 이름 폭풍 조건 포함.
40피트*80피트 맑은 팽창 내부는 빈 캔버스입니다. 40 표준 10'*10' 무역 전시 부스, 300+ 잔치 좌석, 450+ 극장 좌석,또는 8개의 피클볼 코트20피트 높이의 기둥은 생산용 조명 기구와 비디오 벽을 제거합니다.
비상복지용으로 빠르게 배치할 수 있도록 설계되었습니다. 명확한 스펜 디자인은 분류, 수면, 식사, 물자 저장을위한 유연한 내부 파티션을 허용합니다.30PSF의 눈과 110mph의 바람은 지역사회가 가장 필요로 할 때 계속 서있을 수 있습니다.미국 재난 대응 기관의 신뢰를 받고 있습니다.
다일 야외 축제에서 가혹한 조건으로 설계되었습니다: 20oz 무거운 지붕은 무대 리거로부터의 마찰에 저항합니다. 3ft 깊이의 트러스 핸들은 매달린 부하 (광, 소리, 비디오 벽),그리고 볼트 된 강철 덩어리 판 연결은 반복 된 조립/해체 주기에 견딜 수 있습니다..
NFPA 701, CPAI-84, 그리고 ASTM E84 클래스 A 세 번 인증은 공공 집회 구조에 대한 요구 사항을 초과합니다. 화재 문서 패키지에는 롯별 시험 보고서를 포함합니다.화염 확산 등급서50개 주 소방부에서 받아들여진 모형입니다.
10"*5"*0.25" 6061-T6 박스 빔은 균일한 곡물 구조를 위해 제어 냉각으로 5,500 톤 압력으로 압축됩니다. 530 °C / 4hr에서 용액 열 처리 + 175 °C / 8hr에서 인공 노화.각 빔 튼력 검증 (ASTM B557) 및 내부 결함을 위해 초음파 검사.
7축 CNC 턴트리 밀에서 ±0.1°로 마주치는 빔 끝. 모든 볼트 구멍은 가닥 측정으로 뚫고, 뚫고, 탭됩니다. S355 판에서 레이저로 절단 된 강철 가세트 플레이트 및 CNC 뚫고.모든 빔은 라이프 사이클 추적성을 위해 고유한 일련 번호로 레이저로 새겨집니다..
모든 강철 부품은 최소 450°C에서 100μm까지 열 담가 galvanized. 8등급 볼트는 ISO 898-1 인증 미국 표준 공급 업체에서 공급되며, 각 롯에 재료 인증이 있습니다.해안부 배치 자격증 (ASTM B117).
950g/m2 PVC는 평형 두께를 위한 이중 코팅을 가진 5m 폭의 캘랜더링 라인에 생산됩니다. 컴퓨터에 둥지를 틀어 절단, HF 27.12MHz에서 2.5" 겹치기.매 선형 미터 매듭 800+ lbf에 당겨 테스트NFPA 701 화재 생산 롯데별로 테스트.
10ft 섹션에 미리 조립 된 트러스 모듈. 차원 정확성 (± 1mm 40ft 이상) 를 위해 레이저 추적기 조사 완료 된 트러스 모듈에 대한 수압 부하 테스트:설계 부하의 150%를 4시간 동안 유지하며 기울기 모니터링시험 보고서는 QC 문서에 포함됩니다.
맞춤식 철 A 프레임 상자에 있는 트러스 섹션. VCI 랩과 가장자리 보호기로 팔레티화 된 빔. 실리카 젤 건조제와 함께 산업용 PVC 가방에 있는 천재.전체 40ft HQ 컨테이너 로딩 계획 제공전체 미국 관세 문서: NFPA 701 인증서, ISPM 15, COO, 상업 청구서.
| ✅ 시설 | 18,000m2, 8,000m2 회의실, 5톤 크레인 |
| 직원 | 120+, 8건축공학자, 자격증 받은 용접자, CNC 프로그래머 |
| 메가 텐트 출력 | 매월 50개 이상의 메가 텐트 |
| 미국 메가 프로젝트 | 30개 이상의 대형 텐트미국 축제, 박람회 및 이벤트에 배치 |
| 시험 | 수압 구조적 부하 프레임 (50 톤 용량), NFPA 701 화재 챔버, ASTM E84 터널, 3D 레이저 스캔, 초음파 용접 검사, 풍선 파트너 |
| 인증서 | ISO 9001:2015, SGS 감사, ASCE 7-22 엔지니어링 미국 라이선스 SE |
| 사전 판매 | 판매 후 |
|---|---|
| 프로젝트 위치별로 SE 스탬프 구조 계산 | 프레임 시스템에 대한 5년 구조 보증 |
| 3D BIM 모델 (Revit/IFC 형식) | 3년 장래 |
| 장소별 풍/설/지진 분석 | 미국 기반의 중요한 예비 부품 재고 |
| 건축 허가 문서의 완성 | 연간 구조물 검사 서비스 |
| 고객 증인과 함께 공장 수용 테스트 | 현장 설치 감독 (미국 여행) |
| 미국 관세 처분과 함께 손잡이 DDP 배송 | 24/7 긴급 엔지니어링 지원 |
🎵 메이저 음악 페스티벌 (코첼라, 롤라플루자 스케일)
무역 전시 및 산업 전시회
주 박람회 및 카운티 박람회 전시실
FEMA 재난 구호소
자동차 전시회 및 제품 출시 이벤트
실내 스포츠 토너먼트 및 이벤트
|
|
