| 브랜드 이름: | EcoTentPro |
| 모델 번호: | ETP-HD1530-EU |
| MOQ: | 1세트 |
| 가격: | USD 18,500-28,000 / Set |
| 포장에 대한 세부 사항: | 프레임용 VCI 부식 방지 랩이 포함된 견고한 강철 팔레트, 트러스 섹션용 강화 A 프레임 상자, 직물용 산업용 PVC 백, 40피트 HQ 컨테이너 적재 계획 제공 |
| 지불 조건: | 보자마자 T/T, L/C |

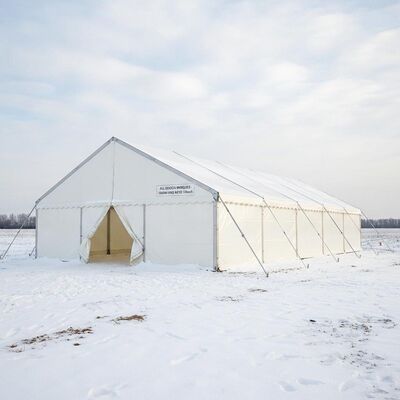

그만큼ETP-HD1530-EU 헤비듀티 올 시즌 파티 천막 텐트가장 까다로운 유럽 이벤트 환경을 위해 특별히 제작된 당사의 주력 대규모 구조입니다. 15m * 30m의 거대한 설치 공간(기둥 없는 내부 450m²), 능선 높이 7.2m, 이중 트러스 3D 스페이스 프레임 시스템을 갖춘 이 텐트는 북극의 눈 하중부터 대서양 폭풍우까지 모든 것을 처리합니다. 350mm * 150mm * 8mm 알루미늄 박스 빔 메인 프로파일(카탈로그에서 가장 강력함)은 950g/m²의 견고한 PVC 지붕 및 산업용 이중 앵커링 시스템(접지 나사 + 콘크리트 밸러스트)과 결합되어 비교할 수 없는 구조적 무결성을 제공합니다. 모든 유럽 기후 지역에 대해 EN 1991-1-3(눈) 및 EN 1991-1-4(바람)에 대한 TÜV Rheinland 인증을 받은 이 텐트는 대륙 전역의 주요 축제 주최자, 시 행사 부서 및 산업 전시 운영자의 신뢰를 받고 있습니다.
| 프레임 및 구조 | |
|---|---|
| 프레임 시스템 | 이중 트러스 3D 공간 프레임, 트러스 깊이 2.5m |
| 메인 빔 프로필 | 350mm * 150mm * 8mm 알루미늄 6061-T6 박스 빔 |
| 2차 트러스 | 80mm * 80mm * 4mm 알루미늄 사각 튜브 |
| 강철 보강 | 모든 중요 노드에 용융 아연도금 강철 거싯 플레이트 적용 |
| 링크 핀 | 나일론 잠금 너트가 포함된 M24 등급 12.9 고장력 볼트 |
| 베이스 플레이트 | 500mm * 500mm * 16mm 강철, 용융 아연 도금 100μm |
| 치수 | |
| 폭 * 길이 | 15m * 30m (450m² 총 실내) |
| 측면 높이 | 4.5m |
| 능선 높이 | 7.2m |
| 베이 구성 | 5.0m * 길이 6베이, 폭 3.75m * 4베이 |
| 명확한 경간 폭 | 15m(내부 열 0개) |
| 직물 및 커버 | |
| 지붕 재료 | 950g/m² 견고한 이중 코팅 PVC, 흰색 |
| 측벽 재료 | 강화된 밑단과 그로밋 시스템을 갖춘 650g/m² PVC |
| 화재인증 | DIN 4102 B1, BS 7837, M2, NFPA 701 |
| 솔기 유형 | HF 용접, 50mm 오버랩, 인장 테스트 3500+ N/5cm |
| 자외선 차단 | UV 안정화 코팅, 10년 UV 분해 보증 |
| 구조적 성능 | |
| 바람 저항 | 120km/h(보퍼트 12 허리케인급) |
| 적설량 | 0.85 kN/m²(신설 약 85cm) |
| 내진설계 | EN 1998-1 준수(지진 구역 3) |
| 서비스 수명 | 20세 이상(프레임), 8~12세(지붕 직물) |
| 온도 범위 | -40°C ~ +70°C |
이중 트러스 3D 공간 프레임 시스템과 M24 등급 12.9 볼트 연결을 통해 120km/h 내풍 등급(Beaufort 12)을 달성했습니다. 2.5m의 트러스 깊이는 기둥에 점하중을 가하는 것이 아니라 전체 프레임에 바람의 힘을 분산시키는 구조적 다이어프램을 만듭니다.
0.85kN/m² 적설 하중 등급(약 85cm의 신선한 눈 또는 35cm의 압축 눈)은 알파인 지역, 북유럽 국가 및 동유럽 겨울 조건에 대한 요구 사항을 충족합니다. 가파른 지붕 경사(25°)와 강화된 도리 간격은 눈이 쌓이는 것을 방지합니다.
3D 스페이스 프레임 트러스는 항공기 격납고, 전시장에서 사용되는 구조 개념과 동일하다. 350mm * 150mm * 8mm 박스 빔은 무게 대비 강성 비율을 최대화하기 위해 삼각측량된 80mm * 80mm 웹 부재로 기본 코드를 형성합니다.
모든 베이스 플레이트는 산업용 접지 나사(1.5m 나선형 앵커, 각각 5톤의 인발 저항)와 콘크리트 밸러스트 블록(2톤 인터로킹 블록)을 모두 수용합니다. 중복 앵커링은 하나의 시스템이 손상되더라도 구조가 그대로 유지된다는 것을 의미합니다.
내부 기둥이 없는 15m의 깨끗한 경간은 진정한 개방형 평면도를 제공합니다. 500명 이상의 손님을 수용할 수 있는 좌석을 극장 스타일, 350개 연회 스타일 또는 80개 전시 부스로 구성하세요. 7.2m의 능선 높이는 프로덕션 조명 장비, 비디오 월, 항공 장비를 수용할 수 있습니다.
EN 1991-1-3(적설 하중), EN 1991-1-4(바람 작용) 및 EN 1993-1-1(알루미늄 구조물)에 따라 TÜV Rheinland의 전체 구조 계산 인증을 받았습니다. 독일, 네덜란드, 프랑스, 영국 및 스칸디나비아 전역의 건축 당국에서 승인한 문서 패키지입니다.
350mm*150mm*8mm 박스 빔을 위해 5500톤 프레스에서 압출된 6061-T6 빌렛 - 맞춤형 다이와 제어된 냉각 속도가 필요합니다. 압출 후 530°C에서 4시간 동안 용체화 열처리하고 수냉한 후 175°C에서 8시간 동안 인공 숙성합니다. 10번째 프로파일마다 인장 쿠폰 테스트를 거칩니다(수율 ≥ 240 MPa).
7축 CNC 갠트리 밀에서 가공된 메인 빔: 수직도가 ±0.1°인 엔드 플레이트, 나사산 검사를 통해 드릴 및 태핑된 M24 볼트 구멍, 0.05mm로 편평하게 밀링된 거셋 플레이트 장착 표면. 추적성을 위해 각 빔에는 고유한 ID가 레이저 에칭되어 있습니다.
10mm S355 구조용 강판을 레이저로 절단한 거셋 플레이트. 최소 450°C ~ 100μm에서 용융 아연 도금 처리됩니다. 모든 배치에는 코팅 두께 확인 및 굽힘 테스트를 위한 희생 쿠폰이 포함되어 있습니다. M24 볼트는 ISO 898-1 인증 공급업체에서 공급되며 로트당 재료 인증서가 있습니다.
5m 폭의 캘린더링 라인에서 950g/m² PVC 원단을 생산합니다. 이중 코팅으로 균일한 두께(±5%)를 보장합니다. 60mm 솔기 여유가 있는 자동 플로팅 테이블에서 직물을 자릅니다. 중요한 이음새에 대한 이중 패스 용접을 통해 27.12MHz에서 HF 용접. 모든 선형 용접 미터는 솔기 강도 인장 시험기로 테스트되었습니다.
5m 섹션으로 사전 조립된 트러스 모듈. 레이저 추적기 치수 조사(30m 전체에서 정확도 ±1mm). 모든 볼트 연결 토크는 650 N·m으로 점검되었습니다. 장력 분포와 그로밋 정렬을 확인하기 위해 15m 테스트 지그에 지붕 직물을 시험 장착했습니다.
완전한 QC 서류: 재료 공장 인증서(알루미늄 + 강철), 치수 보고서, 용접 테스트 인증서, 난연성 배치 인증서, 볼트 토크 기록, TÜV 구조 승인 및 CE 적합성 선언. 각 텐트에는 EU 건설 제품 규정(CPR)에 따라 구성된 일련 번호 문서 패키지가 함께 제공됩니다.
| 🏭 팩토리 캠퍼스 | 18,000m²8,000m² 규모의 조립 홀, 5톤 오버헤드 크레인 보유 |
| 👷 인력 | 120+공인 용접공, CNC 프로그래머, 구조 엔지니어 포함 |
| 📦 HD 텐트 출력 | 월 60개 이상의 대형 텐트 |
| 🔬 테스트 기능 | 전체 규모 구조 하중 테스트(유압 액츄에이터), 풍동 파트너십, 열화상, 초음파 용접 검사, 3D 레이저 스캐닝, 염수 분무 챔버(1000시간 이상) |
| 🏅 인증 | ISO 9001:2015, TÜV Rheinland 인증 구조 설계, SGS 감사 생산 시설 |
| 🌍 글로벌 프로젝트 | 500개 이상의 튼튼한 텐트전 세계적으로 50개 이상 설치, 유럽 알파인 지역 |
업계 최고의 인증 패키지: TÜV Rheinland 구조 계산 보고서(유로코드에 따른 60페이지 이상, 바람 + 눈 + 지진), EN 13782 임시 구조 적합성 인증서, 난연성 테스트 보고서(국제 인정을 위한 DIN 4102 B1 + BS 7837 + NFPA 701), 재료 인증서(알루미늄 6061-T6 밀 인증서, 강철 S355 밀 인증서, 볼트 ISO 898-1 인증서), SGS 공장 생산 관리 감사 및 EU CPR 305/2011에 따른 CE 적합성 선언.
| 사전 판매 서비스 | 애프터 서비스 |
|---|---|
| 프로젝트별 TÜV 인증 바람/눈 계산 GPS 좌표 | 프레임 시스템에 대한 5년 구조 보증 |
| 앵커링 요건에 대한 지반공학적 검토(토양 보고서 분석) | 3년 원단 보증(UV 저하 + 솔기 무결성) |
| 현지 언어로 된 완전한 건축 허가 문서 패키지 | EU 기반 중요 예비 부품 재고(48시간 파견) |
| 고객 담당자가 참석한 공장 승인 테스트(FAT) | TÜV 인증 엔지니어의 연간 구조 검사 서비스 |
| 장소 계획과의 통합을 위한 3D BIM 모델(Revit/IFC) | 공장 프로젝트 엔지니어의 현장 설치 관리 |
| 전체 통관 절차가 포함된 턴키 DDP 배송 | 연중무휴 비상 엔지니어링 지원 라인 |
🎵 주요 뮤직 페스티벌 메인 스테이지 및 VIP 구역
🏭 산업 무역 박람회 및 엑스포 홀
⚽ 대상 스포츠 이벤트 및 실내 테니스
🏛️ 지방 축하 행사 및 도시 축제
🎪 투어링 서커스 및 대규모 공연장
🚨 긴급 대응 및 재해 구호 대피소
| 요소 | 수량 | 사양 |
|---|---|---|
| 메인 빔 프로필 | 풀세트 | 350*150*8mm, 6061-T6, 양극 산화 처리 |
| 보조 트러스 부재 | 풀세트 | 80*80*4mm, 6061-T6 |
| 강철 거싯 플레이트 | 풀세트 | S355, 10mm, 아연도금 100μm |
| M24 볼트 및 잠금 너트 | 풀세트 | 등급 12.9, ISO 898-1 인증 |
| 무거운 PVC 지붕 커버 | 1세트 | 950g/m², B1/B2/M2 화재 등급 |
| PVC 측벽 | 1세트(4면) | 강화 그로밋 포함 650g/m² |
| 강철 베이스 플레이트 | 풀세트 | 500*500*16mm, 아연도금 100μm |
| 접지 나사 앵커 | 풀세트 | 1.5m 나선형, 각각 5톤 정격 |
| 콘크리트 밸러스트 블록 | 선택 과목 | 2톤 연동, 강철 프레임 |
| 설치 툴킷 | 1세트 | 토크 렌치, 장력 도구, 리깅 기어 |
| 문서 패키지 | 1세트 | TÜV 보고서, CE DoC, 매뉴얼, QC 서류 |
|
|
